當前位置：模架的組成結構有哪些？
發布時間：2019-05-24 20:44:12
模架即模具的支撐，比方壓鑄機上將模具各局部按一定規律和位置加以組合和固定，并使模具能裝置到壓鑄機上工作的局部就叫模架，由推出機構、導向機構、預復位機構模腳墊塊、座板組成。

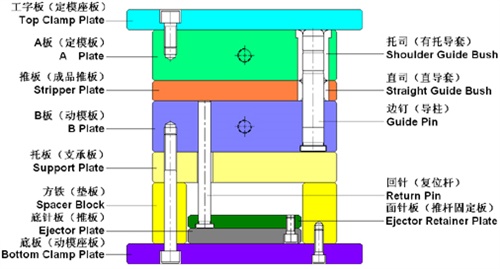

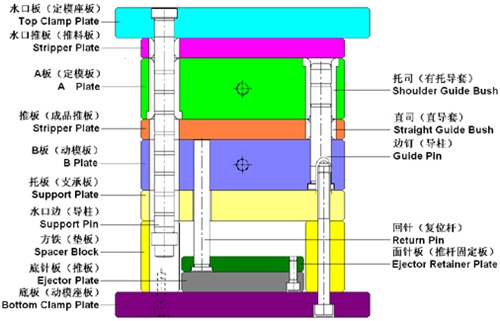

模架主要由四局部構成：上模座，下模座，導柱，導套。
1、模座。屬于規范件，模架依據需求選擇適宜的鋼材，對其剛度，變形系數等物理性質有請求。
(1)模座外形分為圓形和矩形。
(2)帶模柄的模座。可依據沖床的狀況,制造一種或幾種規格的通用模柄,然后按零件狀況制出凸、凹模。對普通沖孔、落料、彎曲、簡單的拉深、校形等,均可采用此種辦法。常用于批量小而種類多的沖壓件。
2、導柱和導套,是引導模具行程的導向元件。
